공냉식 유성 볼 밀
어플리케이션
극저온 행성형 볼밀은 주로 재료가 요구하는 저온 조건에서 초미세 분쇄에 사용됩니다. 액체 질소를 인위적으로 주입하여 냉각하는 방식과 비교하여, 냉풍 행성형 볼밀은 작동이 훨씬 간편하고 편리하며, 비용 절감 및 에너지 소비량 감소 효과도 있습니다.
Video
회사 개요

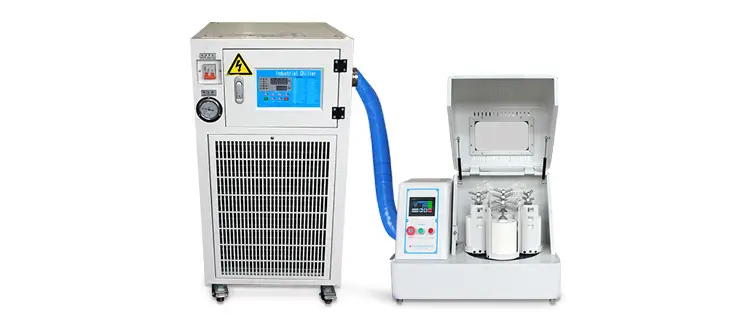

극저온 유성 볼밀은 유성 밀과 냉각 장비를 결합한 장비입니다. 고속 분쇄 과정에서 대부분의 재료는 마찰이나 발열 반응으로 인해 가열되는데, 이는 재료의 물리적, 화학적 성질 변화를 초래하고 분쇄 효율을 저하시킬 수 있습니다. 저온 유성 볼밀은 엄격한 온도 제어가 필요한 분쇄 공정에 주로 사용됩니다.
작동 원리
극저온 행성형 볼밀은 턴테이블 하나에 4개의 볼 분쇄 탱크가 설치되어 있습니다. 턴테이블이 회전하면 탱크 축이 행성 운동을 하고, 탱크 안의 볼들이 고속으로 움직이며 시료를 분쇄하고 혼합합니다. 이 장비는 건식 또는 습식 방법을 통해 다양한 재질과 입자 크기의 제품을 분쇄하고 혼합할 수 있습니다. 분쇄된 분말의 최소 입자 크기는 0.1mm까지 가능합니다.
특징/장점

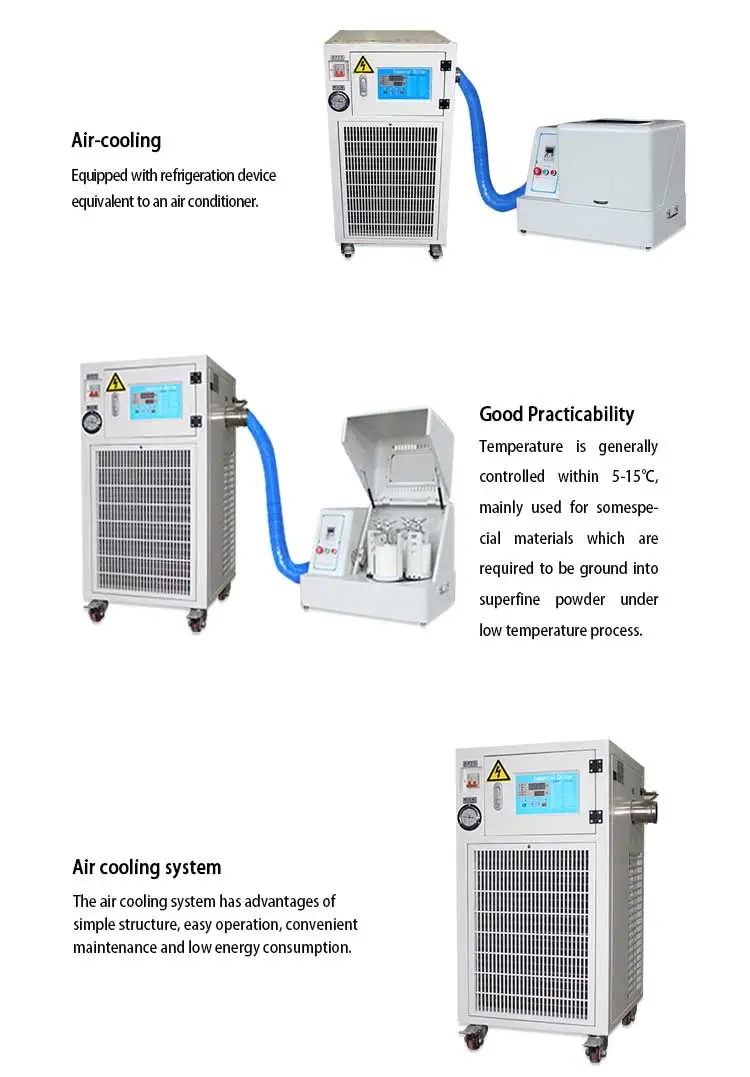

극저온(저온 제어) 유성 볼밀은 유성 밀과 공랭식 냉각 장치를 결합한 장비입니다. 공랭식 냉각 장치에는 에어컨의 압축 냉각 원리가 적용되어 분쇄 과정에서 발생하는 열을 공랭식 가스 사이클을 통해 신속하게 제거합니다. 주변 온도 차이에 따라 볼밀링 공간의 온도를 5~15℃ 범위 내로 제어할 수 있습니다. 이러한 종류의 볼밀은 주로 저온 기술이 요구되는 초미세 분쇄 공정에 사용됩니다. 공랭식 냉각 장치는 구조가 간단하고 조작 및 유지보수가 간편하며 에너지 소비가 적다는 장점이 있습니다.
1. 저온에서 초미세 분쇄가 필요한 재료에 적합합니다.
2. 간단한 구조.
3. 쉬운 조작.
4. 편리한 유지관리
5. 낮은 에너지 소비.
DATA SHEET
텐칸 유성 볼밀의 기술 데이터 시트
| 드라이브 모드 | 기어 구동 |
| 동작 모드 | 분쇄 작업에는 2개 또는 4개의 분쇄 용기를 사용할 수 있습니다. |
| 최대 자재 용량 | 각 병 용량의 1/3 미만 총 최대 용량: 총 병 용량의 1/3 미만 |
| 피드 크기 | 부드럽고 바삭한 재료 ≤ 10mm 기타 단단한 재료 ≤ 3mm |
| 출력 세분성 | 0.1μm까지 미세한 입자 크기를 구현할 수 있습니다. |
| 회전 속도 비율 | 1:02 |
| 최대 연속 작동 시간 | 약 72 시간 진행 |
| 사용 가능한 밀 항아리의 재료 | 304 스테인리스 스틸, 316l 스테인리스 스틸, 지르코니아, 나일론, PU, 알루미나 세라믹(코런덤), PTFE, 마노, 텅스텐 카바이드 |
참고: 극저온 유성 볼밀은 유성 볼밀과 공랭식 장치를 결합한 것으로, 수직형 유성 볼밀, 수평형 유성 볼밀, 전방향 유성 볼밀에 장착할 수 있습니다.
표 1. 극저온 유성 볼 밀의 기술 매개변수
| 모델 번호 | 전압 | 출력 | 회전 속도 | 노이즈 |
| XQM-1(C) | 220V-50Hz | 0.75KW | 70-670rpm | 60db 이하 |
| XQM-2(C) | 220V-50Hz | 0.75KW | 70-670rpm | 60db 이하 |
| XQM-4(C) | 220V-50Hz | 0.75KW | 70-670rpm | 60db 이하 |
| XQM-6(C) | 220V-50Hz | 0.75KW | 70-670rpm | 60db 이하 |
| XQM-8(C) | 220V-50Hz | 1.5KW | 70-580rpm | 60db 이하 |
| XQM-10(C) | 220V-50Hz | 1.5KW | 70-580rpm | 60db 이하 |
| XQM-12(C) | 220V-50Hz | 1.5KW | 70-580rpm | 60db 이하 |
| XQM-20(C) | 380V-50Hz | 4.0KW | 50-430rpm | 65db 이하 |
| XQM-40(C) | 380V-50Hz | 5.5KW | 40-390rpm | 68db 이하 |
| XQM-60(C) | 380V-50Hz | 7.5KW | 40-260rpm | 68db 이하 |
| XQM-100(C) | 380V-50Hz | 11KW | 40-260rpm | 68db 이하 |
표 2. 극저온 유성 볼 밀의 기술 매개변수
| 모델 번호 | 속도 제어 | 순 무게 | 순 치수 |
| XQM-1(C) | 주파수 제어 | 93kgs | 750 470 * * 564mm |
| XQM-2(C) | 주파수 제어 | 93kgs | 750 470 * * 564mm |
| XQM-4(C) | 주파수 제어 | 93kgs | 750 470 * * 564mm |
| XQM-6(C) | 주파수 제어 | 93kgs | 750 470 * * 564mm |
| XQM-8(C) | 주파수 제어 | 150kgs | 900 600 * * 640mm |
| XQM-10(C) | 주파수 제어 | 150kgs | 900 600 * * 640mm |
| XQM-12(C) | 주파수 제어 | 150kgs | 900 600 * * 640mm |
| XQM-20(C) | 주파수 제어 | 330kgs | 1200 750 * * 920mm |
| XQM-40(C) | 주파수 제어 | 468kgs | 1400 850 * * 1160mm |
| XQM-60(C) | 주파수 제어 | 900kgs | 1600 990 * * 1250mm |
| XQM-100(C) | 주파수 제어 | 1250kgs | 1750 1140 * * 1330mm |
